Escavação de subsolo ao lado de um prédio vizinho, cortina de contenção, rebaixamento do lençol freático, uma estrutura antiga cheia de trincas: em todos esses casos alguém precisa responder à mesma pergunta, isso está se mexendo? O jeito de responder com número é o monitoramento: medir os mesmos pontos várias vezes ao longo da obra e comparar cada medição com a primeira.
Neste guia você vê como fazer esse monitoramento com estação total e alvos refletivos adesivos, quando vale usar nível em vez de estação, como escolher o tamanho do alvo e os cuidados que separam um relatório confiável de um monte de números que ninguém consegue interpretar.
O que é monitoramento de recalque e de deslocamento
Recalque é o deslocamento vertical de uma estrutura, quase sempre um afundamento causado pela fundação ou pelo solo embaixo dela. Deslocamento horizontal é o movimento lateral: um muro de contenção que se inclina, um pilar que sai do prumo, uma fachada que se afasta do alinhamento.
O princípio é sempre o mesmo:
- Leitura zero: antes de a obra começar a interferir (antes da escavação, do rebaixamento ou da carga), você mede as coordenadas e as cotas de todos os pontos. Essa é a referência para tudo o que vem depois.
- Campanhas periódicas: você repete a medição dos mesmos pontos, com o mesmo método, na frequência definida no plano de monitoramento.
- Comparação: a diferença entre cada campanha e a leitura zero é o deslocamento do ponto. Se passar do limite de alerta definido pelo projetista, a obra é avisada.
Edifícios vizinhos a escavações, contenções, fundações em solo mole e estruturas com patologia são os casos mais comuns. A norma de fundações, a ABNT NBR 6122, prevê o monitoramento de recalques em várias situações; quem define o que medir, os limites e a frequência é o projeto.
Estação total ou nível: qual usar
As duas ferramentas resolvem partes diferentes do problema, e muitas obras usam as duas.
- Nivelamento geométrico de precisão (nível digital e mira de código de barras ou de ínvar) é a referência para recalque vertical: chega a frações de milímetro. A limitação é que a mira precisa ficar apoiada em cada ponto, normalmente um pino chumbado na base do pilar ou da parede.
- Estação total com alvos mede as três coordenadas (Norte, Este e cota) de pontos que você não alcança com a mira: o alto de uma fachada, o topo de uma cortina, um pilar do outro lado da rua. A precisão fica na casa dos milímetros e depende do equipamento, da distância e do procedimento.
Uma combinação comum é nivelar os pinos de recalque na base das estruturas e usar a estação total para os deslocamentos horizontais e os pontos altos. Para conferir o fechamento do nivelamento, a calculadora de nivelamento geométrico faz a conta de ré, vante e erro de fechamento.
Por que usar alvo refletivo adesivo
Dá para medir sem alvo, apontando a estação direto no concreto no modo sem prisma. O problema é que, no monitoramento, você precisa medir exatamente o mesmo ponto em todas as campanhas, às vezes durante meses, e às vezes com operadores diferentes. O alvo resolve isso:
- O ponto fica materializado. A cruz central do alvo é o ponto. Ninguém precisa adivinhar onde mirou na campanha anterior.
- A pontaria se repete. Mirar o centro de uma cruz é muito mais repetível do que mirar uma mancha na parede.
- O retorno do sinal melhora. A película refletiva devolve muito mais sinal do que concreto, reboco ou pintura, principalmente em distâncias maiores e com ângulo ruim.
- É barato e rápido de instalar. Dá para espalhar dezenas de pontos pela obra sem furar a estrutura nem montar suporte.
Qual tamanho de alvo escolher
A regra prática: o alvo precisa aparecer grande o bastante na luneta para você apontar o centro com folga, e grande o bastante para o distanciômetro medir com segurança. Na dúvida entre dois tamanhos, fique com o maior.
- 2 e 3 cm: distâncias curtas e lugares apertados, como galpões, áreas internas, estruturas metálicas e peças pequenas.
- 4 e 5 cm: o uso geral em obra, para pilares, paredes e fachadas a distâncias médias.
- 6 cm: distâncias maiores, ângulos de incidência piores ou quando a luz atrapalha a pontaria. É o tamanho padrão (60 × 60 mm) que os fabricantes de estação total usam para informar o alcance em fita refletiva.
O alcance real depende do modelo da estação. Procure no manual o alcance "em fita refletiva" ou "reflective sheet", e configure a estação para esse tipo de alvo, com a constante indicada pelo fabricante.
Passo a passo do monitoramento com estação total
1. Planeje os pontos
Separe dois grupos. Os pontos de controle ficam nas estruturas que podem se mexer: pilares, vigas, paredes e o topo da contenção. Os pontos de referência ficam longe da área de influência da obra, em estruturas estáveis, e são eles que dizem se a própria estação está no lugar certo. Use pelo menos três referências, bem distribuídas em volta da área.
2. Instale os alvos
Limpe a superfície (sem pó, gordura ou reboco solto), espere secar e cole o alvo pressionando bem as bordas. Deixe o alvo de frente para onde a estação vai ficar: quanto mais perpendicular à visada, melhor a medição. Em quinas e em superfícies que não ficam de frente para a estação, um suporte em ângulo ajuda. Numere cada ponto, fotografe e anote a localização num croqui.
3. Fixe a posição da estação
O ideal é um pilar com centragem forçada, onde a estação entra sempre no mesmo lugar. Sem pilar, use um ponto bem materializado ou faça estação livre (resseção) nas referências em cada campanha. O que importa é a estação ser determinada sempre da mesma forma.
4. Faça a leitura zero
Meça todos os pontos em mais de uma série, nas posições direta e inversa da luneta, e use a média. Informe temperatura e pressão para a correção atmosférica da distância. Essa campanha vale mais do que qualquer outra: um erro na leitura zero aparece como deslocamento em todas as campanhas seguintes.
5. Repita as campanhas com a mesma rotina
Mesmo equipamento, mesma posição de estação, mesma ordem de pontos e, se possível, mesmo horário do dia. Comece e termine cada campanha medindo as referências: se elas "andaram", o problema está na estação, não na estrutura.
6. Calcule os deslocamentos
Para cada ponto, compare com a leitura zero: ΔN, ΔE e ΔH (cota). O deslocamento horizontal total é a raiz de ΔN² + ΔE², e a direção dele é um azimute; a calculadora de azimute e distância faz essa conta a partir das duas coordenadas. Coloque cada ponto num gráfico de deslocamento × data: tendência aparece muito mais fácil no gráfico do que numa tabela.
Cuidados que fazem diferença no resultado
- Sol e calor: o ar aquecido perto do chão e das fachadas desvia a visada. Evite visadas rasantes sobre asfalto quente e meça em horários parecidos.
- Ângulo de incidência: alvo muito inclinado em relação à visada piora a distância e a pontaria. Reposicione o alvo em vez de forçar a medição.
- Alvo danificado é ponto novo: se um alvo for arrancado ou trocado, o ponto recomeça com uma nova leitura zero. Nunca compare a medição do alvo novo com a leitura zero do antigo.
- Proteja os pontos: avise a equipe da obra, sinalize os alvos e confira em cada campanha se estão inteiros e bem colados.
- Feche a poligonal de apoio: se os pontos de referência foram implantados por poligonação, confira o fechamento com a calculadora de erro de fechamento de poligonal antes de usá-los.

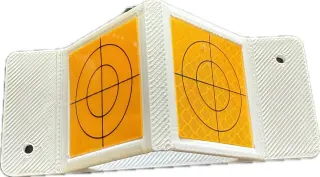

Na loja: alvos refletivos adesivos de 2 a 6 cm, vendidos por unidade, e o suporte em 45° para alvo refletivo, para quinas e superfícies que não ficam de frente para a estação.
Perguntas frequentes
De quanto em quanto tempo devo medir?
Depende da fase da obra e do que o projetista definiu. Durante a escavação, o rebaixamento ou a aplicação de carga, as campanhas costumam ser mais próximas (semanais ou até diárias em situações críticas); quando os deslocamentos estabilizam, o intervalo aumenta. A curva de deslocamento × tempo é o que mostra se dá para espaçar.
Qual a diferença entre ponto de controle e ponto de referência?
O ponto de controle está na estrutura que você quer vigiar e pode se mover. O ponto de referência está fora da área de influência da obra e deve ficar parado; é ele que garante que a estação foi posicionada igual em todas as campanhas.
A estação total substitui o nivelamento no recalque?
Para recalques pequenos, não totalmente. O nivelamento geométrico de precisão mede a cota com precisão bem maior. A estação total entra onde a mira não chega e onde o deslocamento horizontal também importa.
Posso usar o alvo adesivo para pontos de ré e vante?
Sim. Um alvo colado num ponto fixo (parede, poste, pilar) serve de ré para orientar a estação sempre no mesmo lugar, o que é útil em obras urbanas e dentro de galpões, onde não dá para deixar piquete.
